技术观察:一种电力通信解决方案
[ 通信界 | 张颖聪 | www.cntxj.net | 2012/11/14 13:43:16 ]


专网通信世界-中国电力通信网讯:一、宽带载波解决方案

方案特点:

1、用户接入环境相对复杂,宽带载波利用电力线传输无需布线,有效的降低了施工难度;

2、具有足够的通信带宽及速率,能完美实现多种网络的融合,为用户提供全新的体验和全面的服务;

3、宽带载波技术已经被广泛应用于广电领域,HOMEPLUG技术相对成熟,产品性能较为完善;

4、对比光纤直接接入或者其他传统接入模式,有效的降低了运营成本。

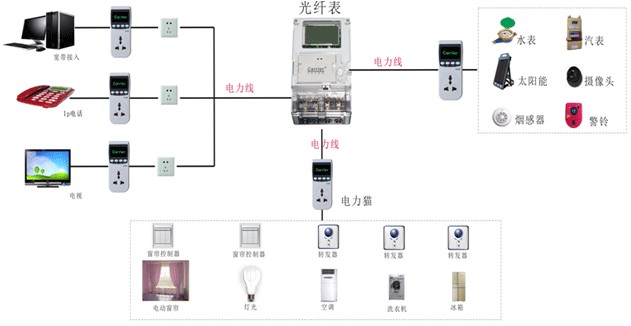

方案架构:

二、抄表系统组网方式

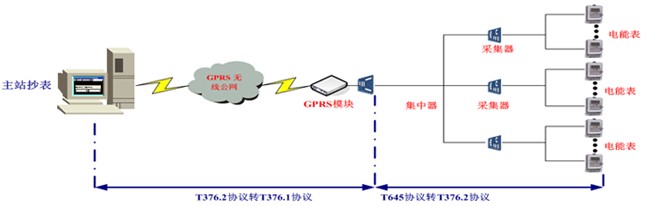

1、传统GPRS无线抄表系统组网方式:

GPRS电力远程抄表系统由位于电力局的配电中心和位于居民小区的电表数据采集点组成,利用中国移动现有的GPRS/GSM网络,电表数据通过中国移动的GPRS/GSM网络进行传输。居民小区的所有电表首先连接到电表集中器,居民用户的用电数据由复费率电表通过RS485总线传到电表集中器,电表集中器通过RS232接口与GPRSDTU透明数据传输终端连接,电表数据经过安全认证后发送到中国移动的GPRS数据网络,通过GPRS数据网络将数据传送至配电数据中心。

组网优劣势分析:

此种组网方式是以无线GPRS为接入系统,其优点是网络部署方便,组网投资较小,主要缺点是需要不断的给移动公司付GPRS流量费用,且网络传输不稳定,另外提供的带宽有限(中国移动提供的带宽40-171.2kbit/s)。

2、基于无源光网络组网方式:

无源光网络远程抄表系统由位于电力局的配电中心和光线路终端(OLT)、分光器ONU、集中器、采集器、电能表组成(其中的一些器件可以根据组网方式的不同可以有所不同),上行接收来自终端电力载波信号或其他串口信号搭载的信息流量和指令输出,转化为光信号通过光纤发送采集信息及电表计量信息通过PON接入系统,由OLT接入核心数据网至信息中心或计费中心的数据库,下行接收来自信息中心或管理中心传来的通过OLT光信号搭载的信息流量和指令输出,转化为电力载波信号或者其他串口信号对电表数据进行采集,实现实时、高速的用电信息采集。

根据组网方式中ONU光模块所处位置的不同可以把组网方式分为以下几种方式:

1)集中器ONU方式组网

2)采集器ONU方式组网

3)电能表ONU方式组网

4)改进型电能表ONU方式组网

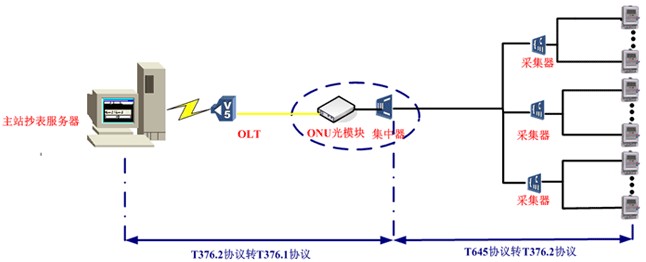

1)集中器ONU方式组网:

组网分析:

系统由主站、OLT、光纤通信信道、ONU模块和集中器、采集器、和电能表构成。主信道(上行)一般采用公网,集中器与采集器之间(下行)采用485通信或者载波通信,采集器和电能表之间也采用485通信或者载波通信用于采集电能表数据。

协议转换描述:

电能表至电能表模块之间采用T645协议,电能表模块至采集器和集中器模块之间采用T376.2协议,集中器模块至ONU模块和主站之间采用T376.1协议,ONU模块在之间只起着透传作用。集中器模块负责协议转换,ONU模块并不做任何协议处理,只负责透传。



1作者:张颖聪 来源:专网通信世界-中国电力通信网 编辑:顾北
