摘要：描述了实现云视频会议的3种架构类型，描绘了不同架构类型的网路拓扑图与 系统分层图，并分析其各自特点与优劣势，同时详细阐述了云视频会议中媒体 处理的关键技术，具体包括媒体分层编码技术、媒体数据交换同步技术、媒体网 络适应性技术与媒体安全技术。最后对云视频会议技术发展趋势进行了展望。

关键词：云视频会议；架构设计；分层编码；网络适应性；媒体安全

doi：10.12045/j.issn.1007-3043.2019.05.002

引言

近些年，随着各行各业对成本费用的控制以及对经营效益预期的不断提高，视频会议以其便捷、省时、省钱三大优势，打破了地域限制，提高了沟通效率，节省了沟通成本，越来越受政企客户青睐，成为日常办公的刚性需求。与此同时，主流的视频会议业务实现方式也发生了变革，服务侧从传统驻地式硬件设备向云架构平台迁移，并通过SaaS模式提供视频会议服务，终端侧也以手机端、Pad端与PC端的APP形式为主，进一步降低了视频会议的投资成本。这种云架构的视频会议系统以先进的音视频技术、丰富的数据业务、广泛的终端类型支持、轻资产的投资方式、计费灵活的商业模式，逐渐替代传统视频会议系统，并通过技术的快速迭代满足企业用户日益增长的音视频实时通话与数据协同业务的需求。

1、云视频会议架构类型

架构设计是云视频会议系统中最核心的技术。目前云视频会议架构在实现上有MCU资源池架构、IMS架构、云计算虚拟机架构3种类型，下面对其进行详细说明与对比。

1.1 MCU资源池架构

1.1.1 架构描述

MCU资源池架构是把分散在各地的专用MCU设备、流媒体转发服务器设备以及其他高性能服务器，通过资源抽象的方式虚拟成资源池，实现对全网资源统一的分配、管理、调度、监控。资源池对外统一提供会议端口资源，并可根据网络条件有选择地实现MCU间以服务器或板卡为单位的资源负载均衡和本地/异地容灾备份，视频业务的使用者只需要通过网络就近注册接入到所辖的资源池即可享受到服务。网络拓扑结构如图1所示，系统架构图如图2所示。

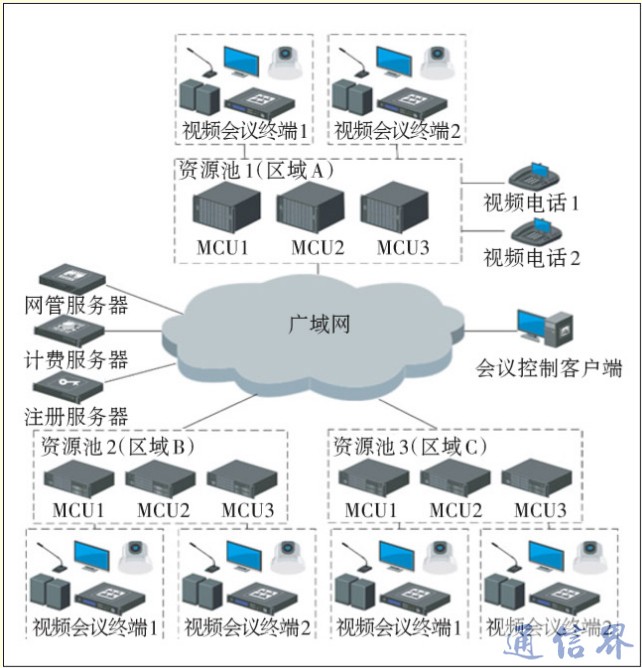

图1 MCU资源池的网络拓扑结构图

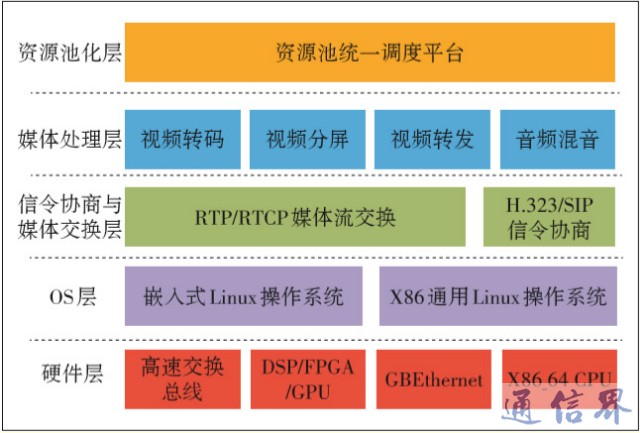

图2 MCU资源池的系统架构图

由图2可见，从硬件层到媒体处理层其实是一台MCU服务器或MCU业务板卡的内部架构，而最上层的资源池统一调度平台真正负责资源的抽象与汇聚，MCU资源池主要是通过这一调度平台实现对多台MCU资源使用上的智能判断，并实现负载均衡、就近接入、资源灾备等功能。资源池统一调度平台具体实现的功能包括MCU资源获取、MCU资源池构建、会议资源调配、资源状态通知。

详见PDF：云视频会议关键技术浅析.pdf

陈浩然，胡 悦（中国联通网络技术研究院，北京 100048）
