摘要:随着通信事业的发展,电源、环境集中监控系统在各地迅速建设,集中监控系统的作用越来越重要,但是如何选择一种具有高可靠性、高安全性的监控系统是非常迫切的要求,本文从监控系统的网络组成和智能设备的接入方式两个方面阐述了监控系统的选择要点。
关键词 监控系统 网络组成 系统结构一、通信网
电源设备和环境维护的现状
随着我国通信事业的发展,通信网络规模也来越大,通信网络的格局也发生了巨大的变化,逐步从原来的大型母局转变到接入设备更靠近用户的模块局方式,因此模块局的数量逐年递增,造成了电源设备的分散。电源设备运行质量受外界的影响最大,故障率高,由于缺乏有效地维护支撑手段,造成了人员维护效率低,无法及时有效的保证
电源设备的运行质量,在模块局的维护工作中出现了种种问题。
二、
电源环境集中监控系统的发展
电源、环境集中监控系统的出现,将原来相对分散的各个机房的电源、空调设备的运行状态和环境数据集中到监控中心来,它可以对分散的各个电源设备实行实时监控,实现了人工方式无法实现的24小时不间断自动巡检,发生故障自动告警,值班人员在监控中心就能实时查看到电源设备的运行情况,提高了人员的维护工作效率,达到了维护体制向“集中监控、集中维护、集中管理”的目标。因此近几年来各地都陆续建立了各自的
电源、环境集中监控系统。
但是如何保证
电源、环境集中监控系统本身的安全运行,选择怎样的集中监控系统才能更有效的保证所需监控数据的实时性和灵活性,保护投资,这就需要我们对监控系统的网络组织和
智能设备的接入方式上有一个很好的认识和理解。
三、
电源、环境集中监控系统的网络组织
目前各个生产厂家的监控系统所完成的功能大同小异,都能实现电总的通信监控系统规范要求,但是各个厂家在监控系统的通信方式和数据处理上却差别很大,这就造成了各个监控系统的实际运行效果存在很大差异。

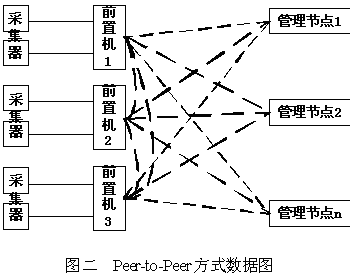

现在各个监控厂家的通信方式主要分两种,一种是Client/Server方式,或称为客户机/服务器方式;另一种是 Peer-to-Peer方式,或称对等通讯方式。这两种通讯方式的主要区别在于互相通讯的两个网络节点所采用的服务方式。在Client/Server方式中,一方是委托方,而另一方是服务方,两个节点在功能上是有差别的,服务方的功能比较齐全,它可以为委托方提供其不具备的功能。而在Peer-to-Peer方式中,两个通讯方具有相同的功能,它们之间互相可以提供服务,以便互相共享资源,即这种方式要求两个节点都是功能比较齐全的节点,因此,Peer-to-Peer方式实际上是双向的Client/Server方式,具备Peer-to-Peer通讯能力的系统也可以提供Client/Server通讯。
下面就这两种方式分别介绍一下
一)Client/Server方式,或称为客户机/服务器方式;
采用这种方式的监控系统,在监控中心SC都有一台数据服务器,安装有SYBASE或MYSQL等商业数据库软件,监控系统中被监控设备的所有数据都在服务器上存储和处理,数据服务器负责设备数据的更新,处理,告警
信息的发送,管理节点机的数据查询等等。
这种通信方式的优点是
1)数据集中处理 SC所监控的局站设备数据都在服务器上存储和处理,便于数据处理。例如当需要更改数据时只要在数据服务器上更改后其它的管理节点看到的就是更改后的数据。
2)安全性高 因为一般的SC节点都在有人值守的监控中心,机房安全性较高。
3)功能便于实现 因为采用了唯一的数据库,功能操作只对应数据库服务器,便于统一实现。
这种通信方式的缺点是
1)商业数据库不适用于监控系统的实时性要求 由于数据服务器采用了SYBASE或MYSQL等商业性数据库,这类数据库不是针对监控系统的实时性设计的,不能实时处理监控设备数据的频繁更新,更新频率慢。例如,MYSQL对数据的更新时,一次只能更新每个数据表中的一个记录,这样要更新数据只能分批进行,更新时间较长。同时服务器一方面接受监控设备的数据,对数据库中的数据进行磁盘改写,另一方面接受上位机的查询,将设备数据读取出来发送给上位机,存在数据写入和读取的延时,并受硬盘的写入、读取速度的影响。

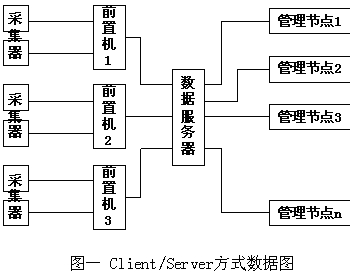

2)存在安全瓶颈 在这种通信方式中,数据服务器起到了一个承上启下的作用(如图一),一方面数据服务器要接受下端各前置机采集来的设备数据,进行处理,与设定告警门限值进行对比分析,对异常数据产生告警
信息,上传到管理节点,另一方面要接受上端管理节点的查询和下发数据,按照管理节点的要求提供数据或者将管理节点的下发数据发送到相应的末端设备上去,但这样数据服务器也起了一个瓶颈作用,如果数据服务器出现问题,整个系统都不能正常运行,从而引起系统的瘫痪。
3)网络负荷大 在这种通信方式中,所有被监控设备的数据都要通过网络传送到数据服务器去处理(如图一),因此网络的负荷大,需要更多的带宽。
例如某厂家的监控系统只接入了四个市话分局的2000多个数据点,它的数据服务器负荷就超过了50%,磁盘持续读写,这个系统的实时性和网络处理能力的持续性就值得怀疑。
