中国智能电网在线讯:智能电网建立在集成的、高速双向通信网络基础之上，旨在利用先进传感和测量技术、先进设备技术、先进控制方法，以及先进决策支持系统技术，实现电网可靠、 安全、经济、高效、环境友好和使用安全的高效运行。本文将谈及智能电网及智能电表市场，并介绍作为应用于绿色电子产品的首要高性能、高能效硅方案供应商安森美半导体的智能电网及智能电表解决方案。

高速发展的智能电网及智能电表市场在绿色节能意识的推动下，以智能电表为核心的智能电网成为世界各国竞相发展的一个重点领域。发展智能电网也能让公用事业 机构及用户受益。如智能电网可帮助电力机构降低运营支出、减少窃电、优化运营及即时响应用户需求等。用户也有机会享受到更灵活的定价，因网络计量节省成本 及帮助实现家庭自动化等。此外，智能电网的发展还面临其它一些有利因素，如管制放松加剧竞争、各种无线标准(ZigBee、PLC、Wi-Fi、 WiMax和蜂窝移动通信等)争相涌现等。

在这些有利因素的推动下，智能电网的发展前景颇受看好。以智能电表为例，预计全球出货将从2008年的仅数百万部增长至2014年的约5,000万部，年 复合增长率(CAGR)高达48%。而从技术趋势来看，未来将超向双向实时通信、开放式平台/模块化服务。系统集成也将是重要的未来趋势，预计可更新、插 电式混合动力汽车(PHEV)以及家庭自动化等将集成到智能电网系统之中。智能电表也将超向采用先进计量体系(AMI)，并成为未来家庭区域网络 (HAN)的组成部分。

安森美半导体基于AMIS-49587和NCS5650的智能电表解决方案用于电能输送的中低压交流配电线也可作为数据通信的传输介质。电力线载波 (PLC)通信技术就是通过载波方式在配电线上高速传输模拟或数字信号的技术。利用已有的电力配电网络进行通信不需要重新布线，信号不会因为通过建筑物墙 壁被衰减和屏蔽，成本更为低廉，这使该技术在电表自动抄表系统、灯光控制等诸多领域备受青睐。

安森美半导体针对低/中压电力线数据通信开发了扩频型移频键控(S-FSK)PLC调制解调器(Modem)——AMIS-49587。它是一个高集成 度、符合IEC61334标准的低功率PLC方案，适用于智能电网自动读表及管理、街道照明控制、智能电力插头(powerplug)和建筑物自动化等。 这是安森美半导体既早期的AMIS-30585之后发展到第二代PLC调制解调器产品，其核心是一个32位ARM处理器，完成物理层和MAC层的处理，运 行S-FSK调制解调的算法，同时也管理与外部MCU的通信。该器件包含了所有S-FSK信号处理、MCU接口管理等模拟、数字部分。AMIS- 49587支持先进计量体系(AMI)，用于公用事业机构与电表之间的双向通信，支持远程读表、断开开关连接及负载控制。目前全球26.5亿部电表中仅有 约8%是自动化电表，故AMIS-49587这样的支持智能电表应用的调制解调器芯片应用前景非常广阔。

AMIS-49587是采用S-FSK调制方式及精确滤波的窄带PLC收发器，可实现长距离电力线的强固低数据率通信，以及2,400bps的半双工可调 节速率通信。不到20kHz的低工作频率及自动中继器(repeater)功能，令通信更加可靠，通信误差比现有方案更低。该器件是目前唯一在工业现场有 超过8年的成功应用验证的器件。

AMIS-49587利用安森美半导体的混合信号技术，在一个集成电路中集成了模拟调制解调器前端和数字后处理功能。其最突出的特点在于，作为PLC收发 器，除了完成物理层S-FSK信号的收发、调制解调外，它还包含了媒体访问控制器(MAC)子层的处理，使设计人员无需涉及PHY和MAC协议传输细节问 题，把更多精力放在应用层的开发，而大多数竞争方案需要复杂的嵌入式软件来执行与AMIS-49587相同的功能。

通过AMIS-49587进行逻辑链路层(LLCLayer)数据包的交换，底层的帧头、帧校验等都会自动添加。这在很大程度上减少了客户软件开发工作 量，简化了设计，降低了开发及应用成本，并加速上市进程。这些优势使AMIS-49587成为完全满足智能电网技术要求的PLC通信核心器件。

此外，安森美半导体也为智能电表PLC线路驱动应用推出一款高能效的A/B类低失真线路驱动器——NCS5650。这器件的电源电压(VCC)为单端6至 12V或双平衡±3.0至6.0V。NCS5650的设计经过了优化，接收PLC调制解调器输送的信号，输出段设计成能够驱动高达2A的电流，经隔离变压 器或简单的线圈耦合至交流主电源。

NCS5650符合PLC线路驱动器的应用要求，提供重要的应用优势。如这器件针对欧洲电工标准化委员会(CENELEC)用于智能电表的A、B、C和D 频段进行了优化，符合EN-50065规范，可用于直接耦合或按1：1、2：1变压比耦合。NCS5650独特的2A驱动能力确保在很低电力线阻抗时也可 保持有效的通信。

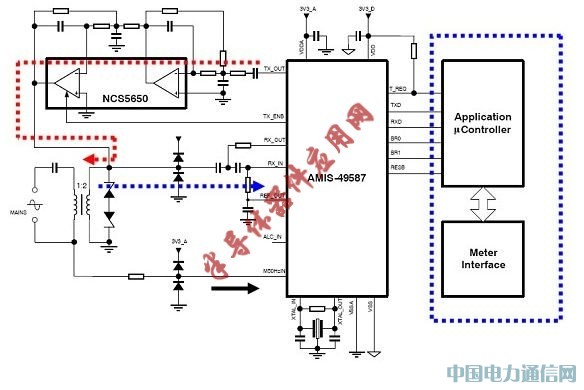

NCS5650在电气性能上也颇具优势。两级运算放大可以实现700kHz的全功率带宽，谐波失真也很低，仅为0.015%@1kHz。这器件的功耗也很 低，轨到轨压差仅为0.5V，静态电流仅为20mA，关断模式下的电流仅为150?A。图1是采用AMIS-49587的PLC解决方案框图。该方案 主要由PLCModem、AMIS-49587、驱动放大器NCS5650及耦合变压器组成。

图中红色箭头为PLC信号的发送路径。AMIS-49587调制出的S-FSK信号由NCS5650放大后经变压器耦合到电力线上。变压器实现电压变换和 阻抗匹配，也可用于强弱电的隔离。NCS5650除了信号功率放大外，其两级运放结构还组成了衰减特性很陡的4阶低通滤波器。在对电力线接入设备有严格限 制的欧洲，只有增加类似的滤波器，才能保证系统对电力线的高频干扰注入满足EN50065规范的要求。

蓝色箭头表示接收路径。变压器从电力线耦合过来的信号经AMIS-49587内置放大器构成的低通滤波器由内部ARM进行FSK解调分析。图中黑色箭头是 50Hz的过零检测信号引脚。系统依靠这个信号进行同步定时。图中蓝色虚线内是电表内的应用处理器，负责应用层处理通信及计量。

该方案的供电十分简单：一路12V电源为线路放大器供电，用于驱动PLC信号耦合变压器;一路3.3V电源给AMIS-49587供电。
